Predstavitev izdelka

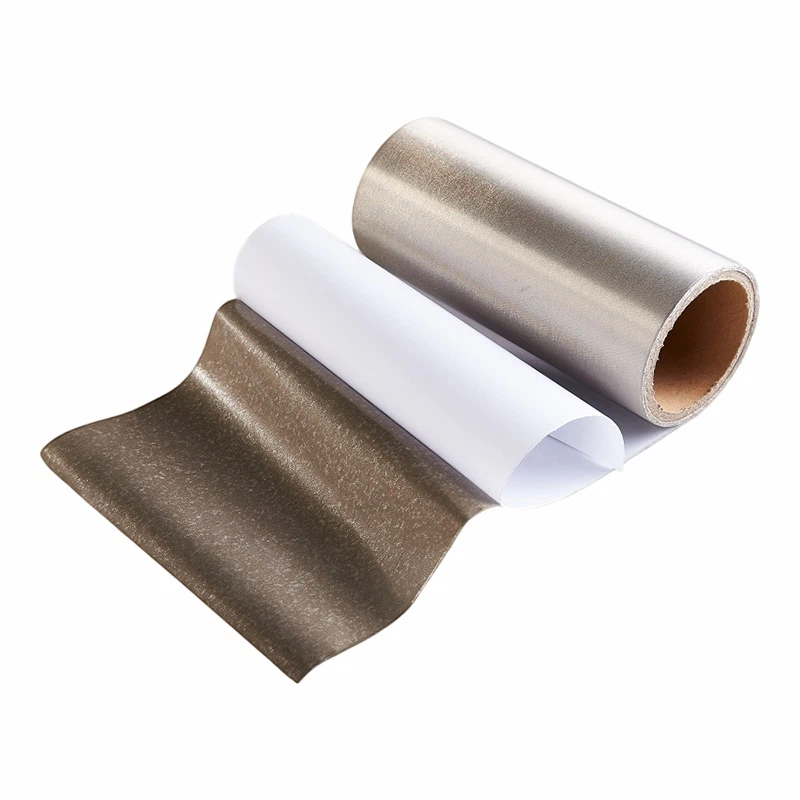

PF39B000A09 je prevodni tkaninski trak z ravnim tkanjem za rešitev za elektromagnetno zaščito. To bo pred-obdelava na tkanini iz poliestrskih vlaken. Nato je prevlečen s kovinsko zaščitno plastjo s kemičnim nanosom in postopkom galvanizacije, tako da bo prevoden kot kovinska značilnost. Na koncu je s posebnim postopkom prevlečen s prevodnim akrilatnim PSA.

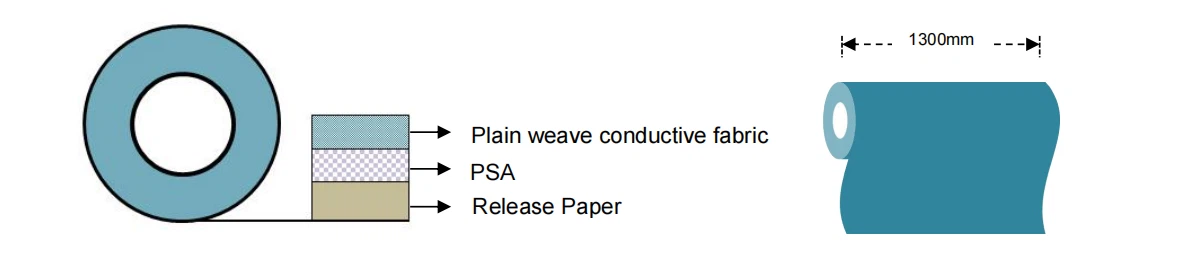

Struktura izdelka
Učinkovitost izdelka
Nizka impedanca, dobra elektromagnetna in ozemljitvena zmogljivost;
Mehka, dobra skladnost in zmogljivost prebijanja;
Močan oprijem na različne kovinske materiale;
Dobra zmožnost obdelave-izrezovanja
Lastnosti
|
Lastnosti |
podatki |
Testni standard |
|
barva |
siva |
/ |
|
Osnovni material |
Prevodna tkanina z navadnimi valovi |
/ |
|
Debelina osnovnega materiala (mm) |
0.08 ± 0.01 |
ASTM D3652 |
|
Skupna debelina (mm) |
0.11 ± 0.02 |
ASTM D3652 |
|
Trdnost lepila (N/25 mm) |
Večje ali enako 10 |
ASTM D3330 |
|
Zadrževalna moč (H) |
Večje ali enako 48 |
ASTM D3654 |
|
Gostota tkanine (T) |
260 ± 10 |
ASTM D3775 |
|
Površinski upor (Ω) |
Manjše ali enako 0,05 |
ASTM F390 |
|
Z - prevodni upor (Ω) |
Manjše ali enako 0,03 |
Saintyoo TM |
|
10MHz~3GHz Učinkovitost zaščite pri 10MHz~3GHz (dB) |
Večje ali enako 60 |
SJ20524-1995 |
|
Material za sprostitev |
Bela silikonska podloga za odstranjevanje olja |
/ |

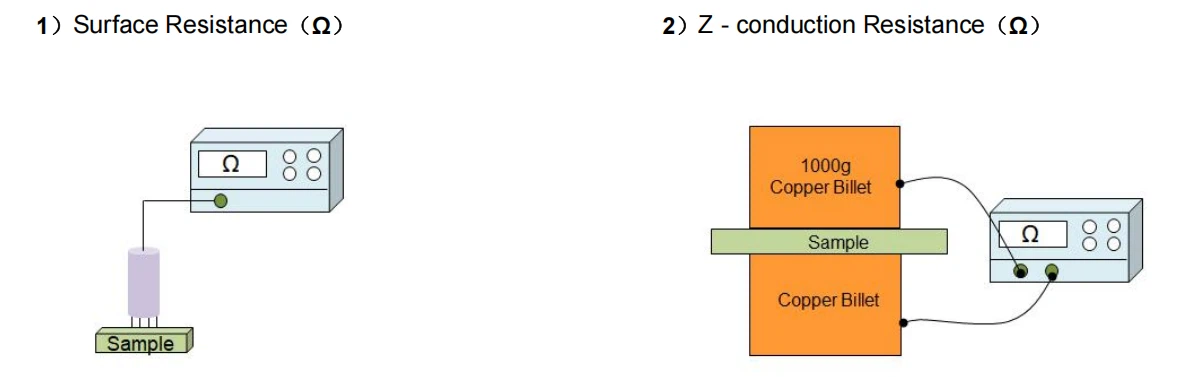

▉ Testna metoda odpornosti

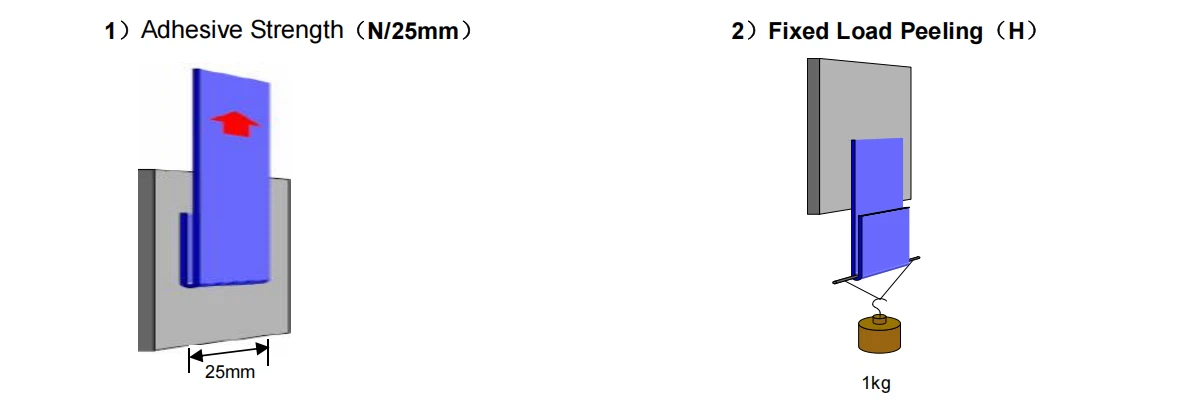

▉ Testna metoda napetosti
Aplikacija
Izdelek se pogosto uporablja pri zaščiti in ozemljitvi elektromagnetnih valov v mobilnih telefonih, tablicah, prenosnikih in drugih notranjih strukturah elektronike, kot so FPC, PCB, zvočniki, antene, kamere in drugi moduli.
Trajanje in pogoji shranjevanja
Najboljše trajanje: v 6 mesecih
Najboljši pogoji za shranjevanje: 6 stopinj ~34 stopinj /0~65% RH v embalaži.
